ASAHI 带座轴承 铸造型 标准型 菱形座外球面球轴承
品牌名称：
ASAHI
条件筛选：
产品名称 菱形座外球面球轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 间隙配合
轴承座外形 菱型
轴承座材质 HT200灰铸铁
产品代码：
有 11 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| 轴承座 | 轴承 | ||
| UCFL...-ASAHI | 菱形座外球面球轴承 | HT200灰铸铁 | GCr15 |

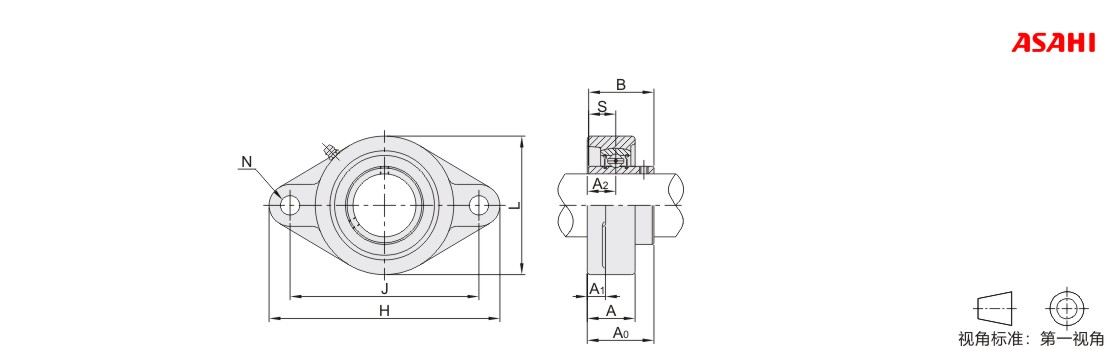

参数图
选型表
| 型号 | 轴径 |
H |
L |
A |
J |
N |
A1 |
A2 |
A0 |
B |
S |
螺栓 |
额定负载(KN) |
重量 (kg) |
|
| 动(Cr) | 静(Cor) | ||||||||||||||
| UCFL202-ASAHI | 15 | 113 | 60 | 25.5 | 90 | 12 | 12 | 15 | 33.3 | 31 | 12.7 | M10 | 12.8 | 6.6 | 0.45 |
| UCFL203-ASAHI | 17 | 0.44 | |||||||||||||
| UCFL204-ASAHI | 20 | 0.42 | |||||||||||||
| UCFL205-ASAHI | 25 | 130 | 68 | 27 | 99 | 16 | 14 | 16 | 35.8 | 34.1 | 14.3 | M14 | 14 | 7.9 | 0.59 |
| UCFL206-ASAHI | 30 | 148 | 80 | 31 | 117 | 18 | 40.2 | 38.1 | 15.9 | 19.6 | 11.3 | 0.9 | |||
| UCFL207-ASAHI | 35 | 161 | 90 | 34 | 130 | 16 | 19 | 44.4 | 42.9 | 17.5 | 25.9 | 15.4 | 1.2 | ||
| UCFL208-ASAHI | 40 | 175 | 100 | 36 | 144 | 21 | 51.2 | 49.2 | 19 | 29.3 | 17.9 | 1.51 | |||
| UCFL209-ASAHI | 45 | 188 | 108 | 38 | 148 | 19 | 18 | 22 | 52.2 | M16 | 33 | 20.5 | 1.9 | ||
| UCFL210-ASAHI | 50 | 197 | 115 | 40 | 157 | 54.6 | 51.6 | 35.5 | 23.2 | 2.2 | |||||
| UCFL211-ASAHI | 55 | 224 | 130 | 43 | 184 | 20 | 25 | 58.4 | 55.6 | 22.2 | 43 | 29.4 | 3.2 | ||
| UCFL212-ASAHI | 60 | 250 | 140 | 48 | 202 | 23 | 29 | 68.7 | 65.1 | 25.4 | M20 | 52.5 | 36.1 | 4.1 | |
-
