          FKB（泛科） 带座轴承 铸造型 标准型 菱形座外球面球轴承

          品牌名称：

          FKB

          条件筛选：

          产品名称 菱形座外球面球轴承
          轴承材质 GCr15
          制作工艺 铸造型
          轴承座凹球面公差 过渡配合
          轴承座外形 菱型
          轴承座材质 HT200灰铸铁

          参数筛选：

          类型

          产品代码：

          有 24 个备选型号

          登录后可查看价格、加入购物车、一键购买

          立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            轴承座 轴承 闭式端盖
            UCFL...-FKB 菱形座
            外球面球轴承            		 标准型 HT200灰铸铁 GCr15 —
            UCFL...-D1-FKB 带闭式端盖 铁

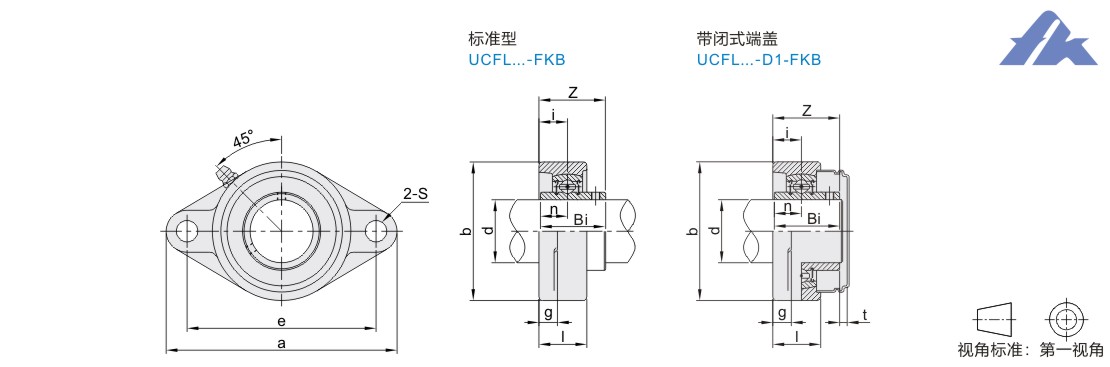

            参数图



            标准型

            型号 d a e i g l S b Z Bi n 螺栓 紧定扭力
            (N.m)            		 额定负载(N) 重量
            (kg)
            Cr(动) Cor(静)
            UCFL201-FKB 12 113 90 15 11 25.5 12 60 33.3 31 12.7 M10 17 12800 6600 0.45
            UCFL202-FKB 15 0.44
            UCFL203-FKB 17 0.43
            UCFL204-FKB 20 0.4
            UCFL205-FKB 25 130 99 16 13 27 16 68 35.8 34.1 14.3 M14 47 14000 7850 0.58
            UCFL206-FKB 30 148 117 18 31 80 40.2 38.1 15.9 19450 11250 0.83
            UCFL207-FKB 35 161 130 19 14 34 90 44.4 42.9 17.5 25700 15200 1.1
            UCFL208-FKB 40 175 144 21 36 100 51.2 49.2 19 29500 18100 1.42
            UCFL209-FKB 45 188 148 22 15 38 19 108 52.2 M16 73 32700 20900 1.75
            UCFL210-FKB 50 197 157 40 115 54.6 51.6 35000 23200 2.02
            UCFL211-FKB 55 224 184 25 18 43 130 58.4 55.6 22.2 43300 29200 2.79
            UCFL212-FKB 60 250 202 29 48 23 140 68.7 65.1 25.4 M20 145 47700 32800 3.65



            带闭式端盖

            型号 d a e i g l S b Z Bi n tmax 螺栓 紧定扭力
            (N.m)            		 额定负载(N) 重量
            (kg)
            Cr(动) Cor(静)
            UCFL201-D1-FKB 12 113 90 15 11 25.5 12 60 33.3 31 12.7 3.4 M10 17 12800 6600 0.45
            UCFL202-D1-FKB 15 0.44
            UCFL203-D1-FKB 17 0.43
            UCFL204-D1-FKB 20 0.4
            UCFL205-D1-FKB 25 130 99 16 13 27 16 68 35.8 34.1 14.3 M14 47 14000 7850 0.58
            UCFL206-D1-FKB 30 148 117 18 31 80 40.2 38.1 15.9 3.5 19450 11250 0.83
            UCFL207-D1-FKB 35 161 130 19 14 34 90 44.4 42.9 17.5 3.3 25700 15200 1.1
            UCFL208-D1-FKB 40 175 144 21 36 100 51.2 49.2 19 3.5 29500 18100 1.42
            UCFL209-D1-FKB 45 188 148 22 15 38 19 108 52.2 M16 73 32700 20900 1.75
            UCFL210-D1-FKB 50 197 157 40 115 54.6 51.6 4.1 35000 23200 2.02
            UCFL211-D1-FKB 55 224 184 25 18 43 130 58.4 55.6 22.2 3.8 43300 29200 2.79
            UCFL212-D1-FKB 60 250 202 29 48 23 140 68.7 65.1 25.4 4 M20 145 47700 32800 3.65
