图片仅供参考，请以已选的规格为准
FYH 带座轴承 铸造型 标准型 立式座外球面球轴承
品牌名称：
FYH
条件筛选：
产品名称 立式座外球面球轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 过渡配合
轴承座外形 立式
轴承座材质 HT200灰铸铁
产品代码：
有 6 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| 轴承座 | 轴承 | ||
| UCP...-FYH | 立式座外球面球轴承 | HT200灰铸铁 | GCr15 |

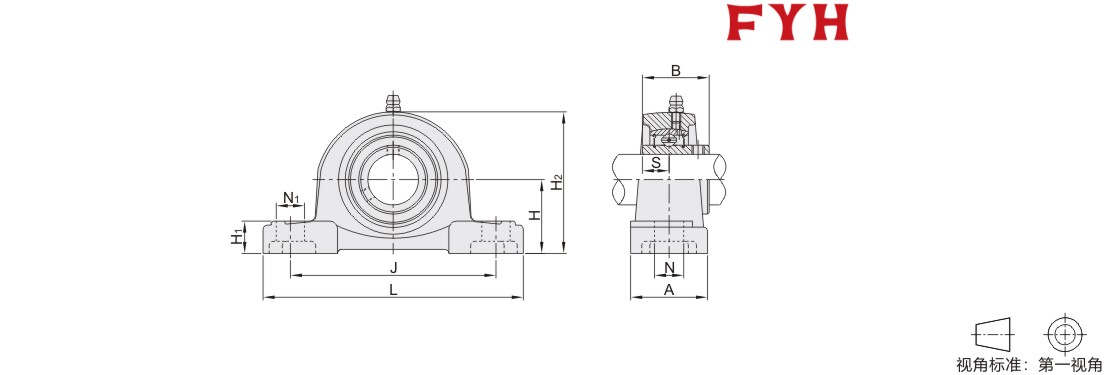

参数图
选型表
| 型号 | 轴径 |
H |
L |
A |
J |
N |
N1 |
H1 |
H2 |
B |
S |
螺栓 |
紧定扭力 (N.m) |
额定负载(N) |
重量 (kg) |
|
| Cr(动) | Cor(静) | |||||||||||||||
| UCP204-FYH | 20 | 33.3 | 127 | 38 | 95 | 13 | 18 | 16 | 65 | 31 | 12.7 | M10 | 17 | 12800 | 6650 | 0.66 |
| UCP205-FYH | 25 | 36.5 | 140 | 105 | 70 | 34.1 | 14.3 | 14000 | 7850 | 0.8 | ||||||
| UCP206-FYH | 30 | 42.9 | 165 | 48 | 121 | 17 | 21 | 17 | 84 | 38.1 | 15.9 | M14 | 47 | 19500 | 11300 | 1.3 |
| UCP208-FYH | 40 | 49.2 | 184 | 54 | 137 | 18 | 98 | 49.2 | 19 | 29100 | 17800 | 2 | ||||
| UCP209-FYH | 45 | 54 | 190 | 146 | 20 | 106 | 34100 | 21300 | 2.2 | |||||||
| UCP210-FYH | 50 | 57.2 | 206 | 60 | 159 | 20 | 22 | 21 | 113 | 51.6 | M16 | 73 | 35100 | 23300 | 2.9 | |
-
