图片仅供参考，请以已选的规格为准
FSB（福山）带座轴承 铸造型 窄型立式座外球面球轴承
品牌名称：
FSB
条件筛选：
产品名称 窄型立式带座轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 过渡配合
轴承座外形 窄立式
轴承座材质 HT200灰铸铁
产品代码：
有 10 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | |
| 轴承座 | 轴承 | ||
| UCPA...-FSB | 窄型立式座外球面球轴承 | HT200灰铸铁 | GCr15 |

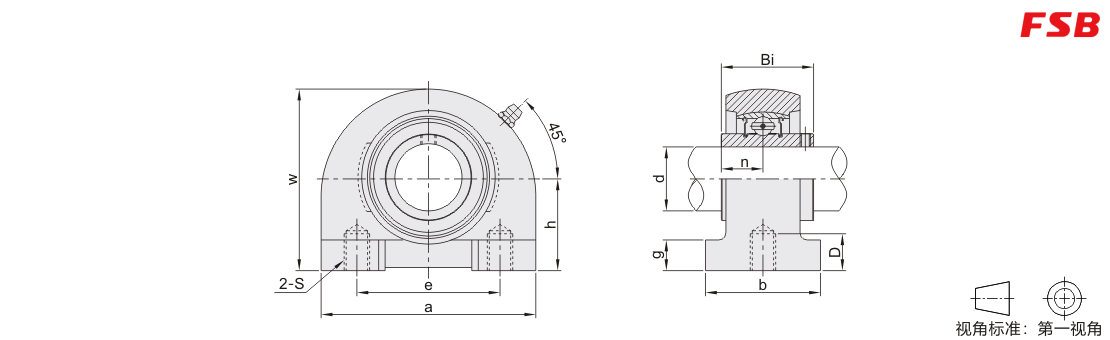

参数图
选型表
| 型号 | d |
h |
a |
e |
b |
S |
g |
w |
D |
Bi |
n |
紧定扭力 (N·m) |
额定负载(N) |
重量 (Kg) |
||||
| Cr(动) | Cor(静) | |||||||||||||||||
| UCPA201-FSB | 12 | 30.2 | 76 | 52 | 38 | M10 | 8 | 62 | 12 | 31 | 12.7 | 17 | 12800 | 6650 | 0.55 | |||
| UCPA202-FSB | 15 | 0.53 | ||||||||||||||||
| UCPA203-FSB | 17 | 0.52 | ||||||||||||||||
| UCPA204-FSB | 20 | 0.5 | ||||||||||||||||
| UCPA205-FSB | 25 | 36.5 | 84 | 56 | 10 | 72 | 15 | 34 | 14.3 | 14000 | 7880 | 0.72 | ||||||
| UCPA206-FSB | 30 | 42.9 | 94 | 66 | 48 | M14 | 84 | 18 | 38.1 | 15.9 | 47 | 19500 | 11200 | 1.02 | ||||
| UCPA207-FSB | 35 | 47.6 | 110 | 80 | 12 | 95 | 20 | 42.9 | 17.5 | 25700 | 15200 | 1.58 | ||||||
| UCPA208-FSB | 40 | 49.2 | 116 | 84 | 54 | 100 | 49.2 | 19 | 29600 | 18200 | 1.84 | |||||||
| UCPA209-FSB | 45 | 54.2 | 120 | 90 | 108 | 25 | 31850 | 20800 | 2.06 | |||||||||
| UCPA210-FSB | 50 | 57.2 | 130 | 94 | 60 | M16 | 14 | 116 | 51.6 | 73 | 35100 | 23200 | 2.44 | |||||
-
