图片仅供参考，请以已选的规格为准
ASAHI 带座轴承 铸造型 标准型 带高中心立式座外球面轴承
品牌名称：
ASAHI
条件筛选：
产品名称 带高中心立式带座轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 间隙配合
轴承座外形 高中心立型
轴承座材质 HT200灰铸铁
产品代码：
有 6 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| 轴承座 | 轴承 | ||
| UCPH...-ASAHI | 带高中心立式座外球面轴承 | HT200灰铸铁 | GCr15 |

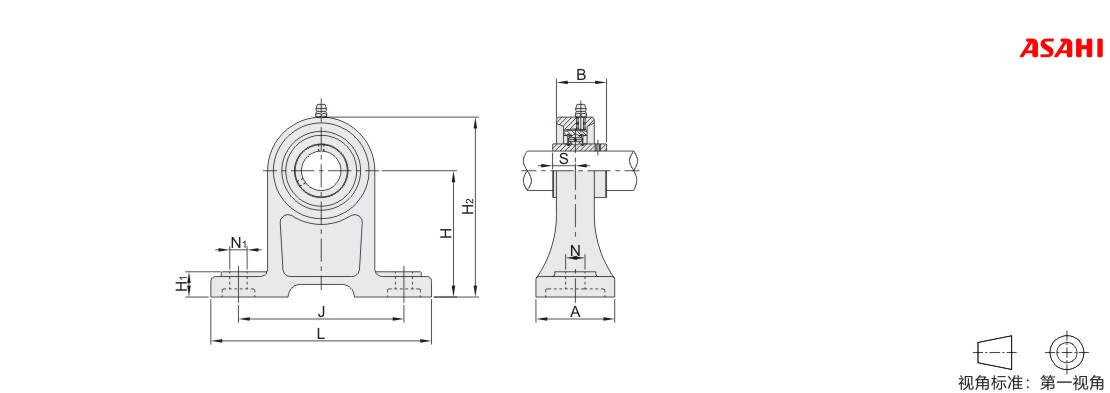

参数图
选型表
| 型号 | 轴径 |
H |
L |
A |
J |
N |
N1 |
H1 |
H2 |
B |
S |
螺栓 |
额定负载(KN) |
重量 (kg) |
|
| 动(Cr) | 静(Cor) | ||||||||||||||
| UCPH204-ASAHI | 20 | 70 | 127 | 40 | 95 | 13 | 19 | 15 | 101 | 31 | 12.7 | M10 | 12.8 | 6.6 | 0.71 |
| UCPH205-ASAHI | 25 | 80 | 140 | 50 | 105 | 16 | 114 | 34.1 | 14.3 | 14 | 7.9 | 1.05 | |||
| UCPH206-ASAHI | 30 | 90 | 165 | 121 | 17 | 21 | 18 | 130 | 38.1 | 15.9 | M14 | 19.6 | 11.3 | 1.57 | |
| UCPH207-ASAHI | 35 | 95 | 167 | 60 | 127 | 19 | 140 | 42.9 | 17.5 | 25.9 | 15.4 | 2.01 | |||
| UCPH208-ASAHI | 40 | 100 | 184 | 70 | 137 | 25 | 149 | 49.2 | 19 | 29.3 | 17.9 | 2.56 | |||
| UCPH209-ASAHI | 45 | 105 | 190 | 146 | 25 | 20 | 157 | 33 | 20.5 | 3.2 | |||||
-
