图片仅供参考，请以已选的规格为准
FSB（福山） 带座轴承 铸造型 标准型 凹凸圆形座外球面球轴承
品牌名称：
FSB
条件筛选：
产品名称 凹凸圆形带座轴承
轴承材质 GCr15
锁紧方式 螺钉
制作工艺 铸造型
轴承座凹球面公差 过渡配合
轴承座外形 凹凸圆型
轴承座材质 HT200灰铸铁
产品代码：
有 18 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | ||
| 轴承座 | 轴承 | |||
| UCFC...-FSB | 凹凸圆形座外球面球轴承 | 螺钉锁紧 | HT200灰铸铁 | GCr15 |

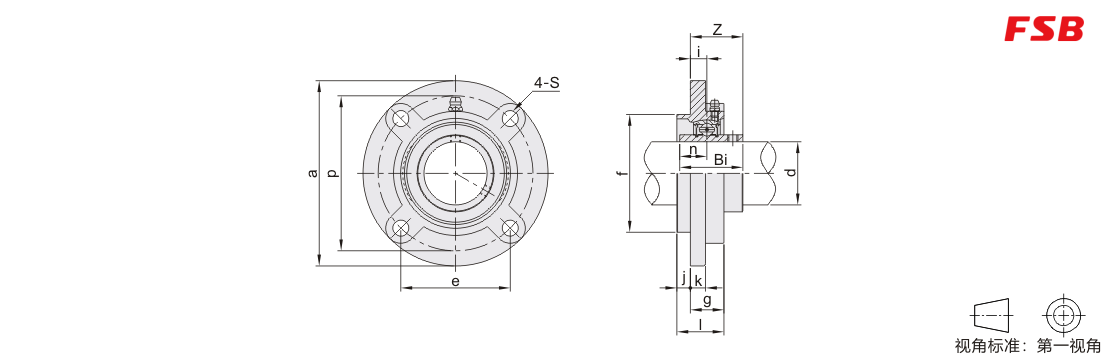

参数图
选型表
| 型号 |
d |
a |
p |
e |
i |
l |
S |
j |
k |
g |
f |
Z |
Bi |
n |
螺栓 |
紧定扭力 (N·m) |
额定负载(N) |
重量 (kg) |
|
| Cr(动) | Cor(静) | ||||||||||||||||||
| UCFC201-FSB | 12 | 100 | 78 | 55.1 | 10 | 25.5 | 12 | 5 | 7 | 20.5 | 62 | 28.3 | 31 | 12.7 | M10 | 17 | 12800 | 6650 | 0.78 |
| UCFC202-FSB | 15 | ||||||||||||||||||
| UCFC203-FSB | 17 | ||||||||||||||||||
| UCFC204-FSB | 20 | ||||||||||||||||||
| UCFC205-FSB | 25 | 115 | 90 | 63.6 | 27 | 6 | 21 | 70 | 29.7 | 34 | 14.3 | 14000 | 7880 | 0.95 | |||||
| UCFC206-FSB | 30 | 125 | 100 | 70.7 | 31 | 8 | 8 | 23 | 80 | 32.2 | 38.1 | 15.9 | 19500 | 11200 | 1.4 | ||||
| UCFC207-FSB | 35 | 135 | 110 | 77.8 | 11 | 34 | 14 | 9 | 26 | 90 | 36.4 | 42.9 | 17.5 | M12 | 29 | 25700 | 15200 | 1.7 | |
| UCFC208-FSB | 40 | 145 | 120 | 84.8 | 36 | 10 | 100 | 41.2 | 49.2 | 19 | 29600 | 18200 | 2 | ||||||
| UCFC209-FSB | 45 | 160 | 132 | 93.3 | 10 | 38 | 16 | 12 | 14 | 105 | 40.2 | M14 | 47 | 31850 | 20800 | 2.8 | |||
| UCFC210-FSB | 50 | 165 | 138 | 97.6 | 40 | 28 | 110 | 42.6 | 51.6 | 35100 | 23200 | 3 | |||||||
| UCFC211-FSB | 55 | 185 | 150 | 106.1 | 13 | 43 | 19 | 15 | 31 | 125 | 46.4 | 55.6 | 22.2 | M16 | 73 | 43300 | 29200 | 4 | |
| UCFC212-FSB | 60 | 195 | 160 | 113.1 | 17 | 48 | 36 | 135 | 56.7 | 65.1 | 25.4 | 47750 | 32900 | 4.7 | |||||
| UCFC213-FSB | 65 | 205 | 170 | 120.2 | 16 | 50 | 14 | 145 | 55.7 | 57200 | 40000 | 5.4 | |||||||
| UCFC214-FSB | 70 | 215 | 177 | 125.1 | 17 | 54 | 18 | 40 | 150 | 61.4 | 74.6 | 30.2 | 60800 | 45000 | 6.8 | ||||
| UCFC215-FSB | 75 | 220 | 184 | 130.1 | 18 | 56 | 16 | 160 | 62.5 | 77.8 | 33.3 | 66100 | 49400 | 7.3 | |||||
| UCFC216-FSB | 80 | 240 | 200 | 141.4 | 58 | 23 | 42 | 170 | 67.3 | 82.6 | M20 | 145 | 71500 | 54000 | 8.9 | ||||
| UCFC217-FSB | 85 | 250 | 208 | 147.1 | 63 | 18 | 20 | 45 | 180 | 69.6 | 85.7 | 34.1 | 83200 | 63900 | 10.4 | ||||
| UCFC218-FSB | 90 | 265 | 220 | 155.5 | 22 | 68 | 50 | 190 | 78.3 | 96 | 39.7 | 95900 | 71400 | 13 | |||||
-
