查看大图
常规选型
图纸选型
计算选型
图片仅供参考，请以已选的规格为准
SKF 带座轴承 铸造型 标准型 立式座外球面球轴承
品牌名称：
SKF
条件筛选：
产品名称 立式座外球面球轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 过渡配合
轴承座外形 立式
轴承座材质 HT200灰铸铁
产品代码：
有 15 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | |
| 轴承座 | 轴承 | ||
| UCP…-SKF | 立式座外球面球轴承 | HT200灰铸铁 | GCr15 |

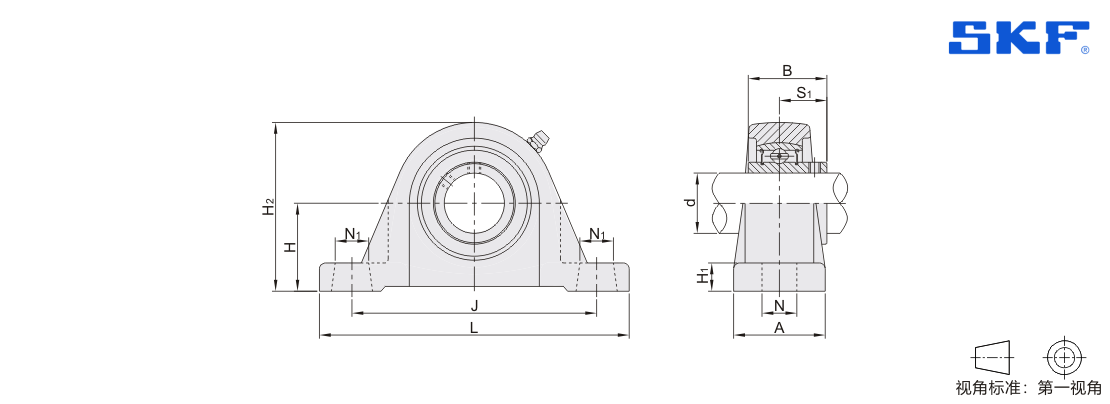

参数图
选型表
| 型号 | d |
H |
L |
J |
A |
N |
N1 | H1 | H2 |
S1 | B |
螺栓 |
紧定扭力 (N·m) |
额定负载(KN) |
重量 (kg) |
|
| 动(Cr) | 静(Cor) | |||||||||||||||
| UCP204-SKF | 20 | 33.3 | 127 | 95 | 34 | 13 | 18 | 13.49 | 64.29 | 18.3 | 31 | M10 | 17 | 12.7 | 6.7 | 0.66 |
| UCP205-SKF | 25 | 36.5 | 139.7 | 105 | 38.1 | 15.88 | 70.64 | 19.7 | 34 | 14 | 7.8 | 0.86 | ||||
| UCP206-SKF | 30 | 42.9 | 165.1 | 121 | 44.6 | 17 | 21 | 16.67 | 83.34 | 22.2 | 38.1 | M14 | 47 | 19.5 | 11.4 | 1.34 |
| UCP207-SKF | 35 | 47.6 | 166.69 | 127 | 45.8 | 18.26 | 93.66 | 25.4 | 42.9 | 25.5 | 15.3 | 1.62 | ||||
| UCP208-SKF | 40 | 49.2 | 184.15 | 137 | 48.8 | 20.64 | 101 | 30.2 | 49.2 | 32.5 | 20 | 2.17 | ||||
| UCP209-SKF | 45 | 54 | 189.71 | 146 | 51.2 | 19.05 | 107.95 | 20.4 | 2.4 | |||||||
| UCP210-SKF | 50 | 57.2 | 206.38 | 159 | 55.6 | 20 | 22 | 115.89 | 32.6 | 51.6 | M16 | 73 | 35.1 | 23.2 | 2.88 | |
| UCP211-SKF | 55 | 63.5 | 219.08 | 171 | 58.9 | 22.23 | 126.21 | 33.4 | 55.6 | 43.6 | 29 | 3.95 | ||||
| UCP212-SKF | 60 | 69.8 | 239.71 | 184 | 61.6 | 25 | 141.29 | 39.7 | 65.1 | 52.7 | 36 | 5.05 | ||||
| UCP213-SKF | 65 | 76.2 | 265.11 | 203 | 71.9 | 25 | 30 | 25.4 | 153.59 | M20 | 145 | 57.2 | 40 | 6.63 | ||
| UCP214-SKF | 70 | 79.4 | 265.91 | 210 | 72.1 | 28.18 | 159.54 | 44.4 | 74.6 | 62.4 | 44 | 7.17 | ||||
| UCP215-SKF | 75 | 82.6 | 271.47 | 217 | 73 | 25.4 | 166 | 44.5 | 77.8 | 66.3 | 49 | 8.17 | ||||
| UCP216-SKF | 80 | 88.9 | 292.1 | 232 | 77.8 | 35 | 34 | 176.21 | 49.3 | 82.6 | 71.5 | 54 | 9.3 | |||
| UCP217-SKF | 85 | 95.2 | 310.36 | 247 | 83.2 | 36 | 188.91 | 51.6 | 85.7 | 83.2 | 64 | 12.9 | ||||
| UCP218-SKF | 90 | 101.6 | 327.03 | 262 | 88 | 27 | 40 | 38 | 202.41 | 56.3 | 96 | M22 | 200 | 95.6 | 72 | 14.5 |
-
