          SKF 带座轴承 铸造型 标准型 菱形座外球面球轴承

          品牌名称：

          SKF

          条件筛选：

          产品名称 菱形座外球面球轴承
          轴承材质 GCr15
          制作工艺 铸造型
          轴承座凹球面公差 过渡配合
          轴承座外形 菱型
          轴承座材质 HT200灰铸铁

          产品代码：

          有 15 个备选型号

          登录后可查看价格、加入购物车、一键购买

          立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            轴承座 轴承
            UCFL…-SKF 菱形座外球面球轴承 HT200灰铸铁 GCr15

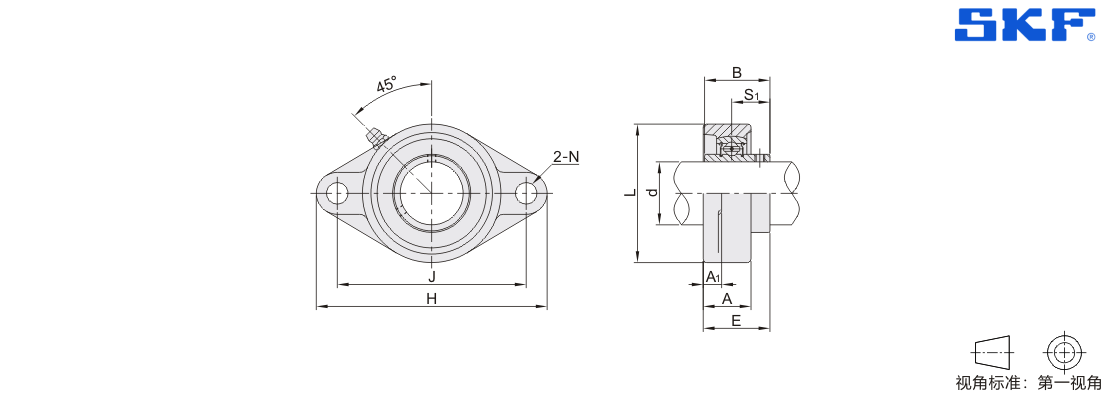

            参数图


            选型表

            型号 d
            		 H
            		 J
            		 L
            		 A1 A
            		 B N
            		 S1 E
            		 螺栓
            		 紧定扭力
            (N·m)            		 额定负载(KN)
            		 重量
            (kg)
            动(Cr) 静(Cor)
            UCFL204-SKF 20 113 90 60.3 11.1 25.5 31 12 18.3 33.3 M10 17 12.7 6.7 0.44
            UCFL205-SKF 25 130.2 99 68.3 12.7 27 34 16 19.7 35.7 M14 47 14 7.8 0.62
            UCFL206-SKF 30 147.6 117 80.2 30 38.1 22.2 40.2 19.5 11.4 0.9
            UCFL207-SKF 35 161.1 130 89.7 14.3 32 42.9 25.4 44.4 25.5 15.3 1.19
            UCFL208-SKF 40 174.6 144 100 34 49.2 30.2 51.2 32.5 20 1.53
            UCFL209-SKF 45 188.1 148 108 15.1 35 19 52.2 M16 73 20.4 1.84
            UCFL210-SKF 50 196.9 157 115.1 39 51.6 32.6 54.6 35.1 23.2 2.17
            UCFL211-SKF 55 223.8 184 130.2 18.3 41.4 55.6 33.4 58.4 43.6 29 3.12
            UCFL212-SKF 60 250 202 139.7 45 65.1 23 39.7 68.7 M20 145 52.7 36 3.99
            UCFL213-SKF 65 258 210 154.8 19.8 47 69.7 57.2 40 4.93
            UCFL214-SKF 70 265.1 216 160.3 50 74.6 44.4 75.4 62.4 44 5.46
            UCFL215-SKF 75 275 225 164 20 54 77.8 44.5 78.5 66.3 49 5.99
            UCFL216-SKF 80 290 233 180 56 82.6 25 49.3 83.3 M22 200 71.5 54 7.52
            UCFL217-SKF 85 305 248 190 22 60 85.7 51.6 87.6 83.2 64 8.83
            UCFL218-SKF 90 320 265 205 23 68 96 56.3 96.3 95.6 72 10.7
