查看大图
常规选型
图纸选型
计算选型
图片仅供参考，请以已选的规格为准
SKF 带座轴承 铸造型 标准型 凹凸圆形座外球面球轴承
品牌名称：
SKF
条件筛选：
产品名称 凹凸圆形带座轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 过渡配合
轴承座外形 凹凸圆型
轴承座材质 HT200灰铸铁
产品代码：
有 15 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | |
| 轴承座 | 轴承 | ||
| UCFC…-SKY | 凹凸圆形座外球面球轴承 | HT200灰铸铁 | GCr15 |

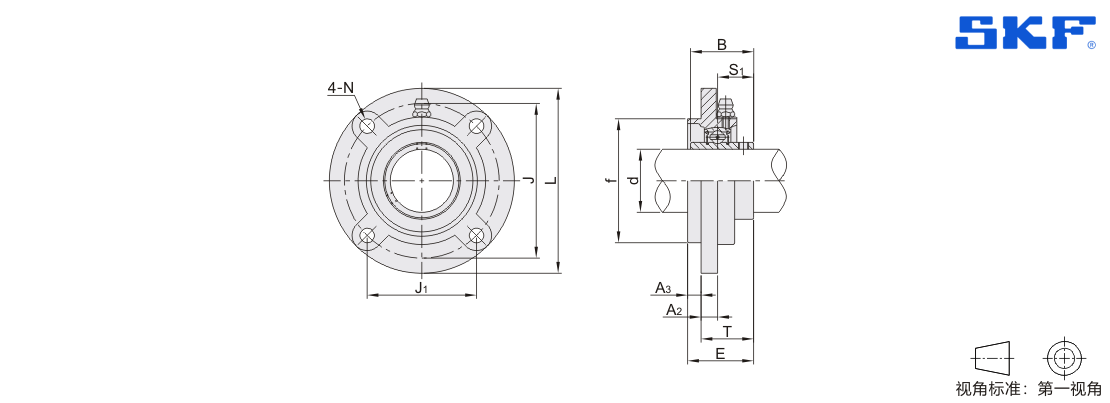

参数图
选型表
| 型号 | d |
L |
J |
J1 |
E |
A2 |
A3 |
T |
B |
S1 |
f |
N |
螺栓 |
紧定扭力 (N·m) |
额定负载(KN) |
重量 (kg) |
|
| 动(Cr) | 静(Cor) | ||||||||||||||||
| UCFC204-SKF | 20 | 100 | 78 | 55.1 | 28.3 | 10 | 5 | 26 | 31 | 18.3 | 62 | 12 | M10 | 17 | 12.7 | 6.7 | 0.72 |
| UCFC205-SKF | 25 | 115.1 | 90 | 63.6 | 29.7 | 6 | 27.3 | 34 | 19.7 | 70 | 14 | 7.8 | 1.01 | ||||
| UCFC206-SKF | 30 | 124.6 | 100 | 70.7 | 32.2 | 8 | 30 | 38.1 | 22.2 | 80 | 19.5 | 11.4 | 1.29 | ||||
| UCFC207-SKF | 35 | 134.9 | 110 | 77.8 | 36.4 | 11 | 32 | 42.9 | 25.4 | 90 | 14 | M12 | 47 | 25.5 | 15.3 | 1.61 | |
| UCFC208-SKF | 40 | 145.3 | 120 | 84.8 | 41.2 | 10 | 35.7 | 49.2 | 30.2 | 100 | 32.5 | 20 | 2.02 | ||||
| UCFC209-SKF | 45 | 160.3 | 132 | 93.3 | 40.2 | 10 | 37.6 | 105 | 16 | M14 | 20.4 | 2.45 | |||||
| UCFC210-SKF | 50 | 165.1 | 138 | 97.6 | 42.6 | 12 | 38.8 | 51.6 | 32.6 | 110 | 35.1 | 23.2 | 2.95 | ||||
| UCFC211-SKF | 55 | 184.9 | 150 | 106.1 | 46.4 | 13 | 43 | 55.6 | 33.4 | 125 | 19 | M16 | 73 | 43.6 | 29 | 4.26 | |
| UCFC212-SKF | 60 | 195.3 | 160 | 113.1 | 56.7 | 17 | 47.6 | 65.1 | 39.7 | 135 | 52.7 | 36 | 5.1 | ||||
| UCFC213-SKF | 65 | 204.8 | 170 | 120.2 | 55.7 | 16 | 14 | 50 | 145 | 57.2 | 40 | 5.7 | |||||
| UCFC214-SKF | 70 | 215.1 | 177 | 125.1 | 61.4 | 17 | 53.9 | 74.6 | 44.4 | 150 | 62.4 | 44 | 6.87 | ||||
| UCFC215-SKF | 75 | 220 | 184 | 130.1 | 62.5 | 18 | 16 | 55.9 | 77.8 | 44.5 | 160 | 66.3 | 49 | 7.86 | |||
| UCFC216-SKF | 80 | 239.7 | 200 | 141.4 | 67.3 | 57.9 | 82.6 | 49.3 | 170 | 23 | M20 | 145 | 71.5 | 54 | 9.12 | ||
| UCFC217-SKF | 85 | 250 | 208 | 147.1 | 69.6 | 18 | 62.7 | 85.7 | 51.6 | 180 | 83.2 | 64 | 10.3 | ||||
| UCFC218-SKF | 90 | 265.1 | 220 | 155.5 | 78.3 | 22 | 68.3 | 96 | 56.3 | 190 | 95.6 | 72 | 11.9 | ||||
-
