          TR 带座轴承 铸造型 标准型 菱形座外球面球轴承 耐高温型

          品牌名称：

          TR

          条件筛选：

          类型 耐高温250℃
          产品名称 菱形座外球面球轴承
          轴承材质 GCr15
          制作工艺 铸造型
          轴承座外形 菱型
          轴承座材质 HT200灰铸铁

          参数筛选：

          轴承座凹球面公差

          产品代码：

          有 12 个备选型号

          登录后可查看价格、加入购物车、一键购买

          立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

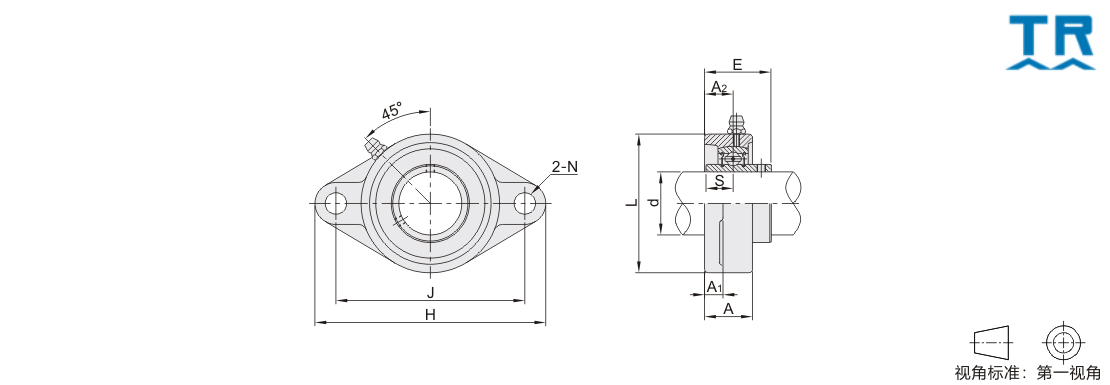

            参数图

            材质图

            参数图
            代码 类型 材质
            轴承座 轴承
            UCFL…HT2-TR 菱形座外球面球轴承 耐高温250℃ HT200灰铸铁 GCr15





            材质图



            选型表

            型号 d
            		 H
            		 J
            		 L
            		 A2
            		 A1
            		 A
            		 E
            		 N
            		 S
            		 螺栓
            		 紧定扭力
            (N·m)
            		 额定负载(N)
            		 重量
            (Kg）
            动(Cr) 静(Cor)
            UCFL204HT2-TR* 20 113 90 60 15 11 25.5 33.3 11.5 12.7 M10 12~21 12800 6650 0.42
            UCFL205HT2-TR* 25 130 99 68 16 13 27 35.7 14.3 14000 7880 0.61
            UCFL206HT2-TR* 30 148 117 80 18 31 40.2 15.9 19500 11200 0.9
            UCFL207HT2-TR* 35 161 130 90 19 14 34 44.4 14 17.5 M12 21~37 25700 15200 1.21
            UCFL208HT2-TR* 40 175 144 100 21 36 51.2 19 29600 18200 1.55
            UCFL209HT2-TR* 45 188 148 108 22 16 38 52.2 18 M16 53~93 31850 20800 1.87
            UCFL210HT2-TR  50 197 157 115 40 54.6 35100 23200 2.16
            UCFL211HT2-TR  55 224 184 130 25 18 43 58.4 22.2 43550 29200 2.89
            UCFL212HT2-TR  60 250 202 140 29 48 68.7 25.4 47800 32800 3.75
            UCFL213HT2-TR  65 258 210 155 30 20 50 69.7 23 M20 105~190 57200 40000 4.68
            UCFL216HT2-TR  80 290 233 180 34 22 58 83.3 25 33.3 M22 145~260 71500 54200 6.76
            UCFL218HT2-TR  90 320 265 205 40 23 68 96.3 39.7 95900 71500 10.3



            带*型号轴承座凹球面公差为间隙配合，其他型号为过渡配合。
