TR 带座轴承 铸造型 立式座外球面球轴承•耐高温250℃
品牌名称：
TR
条件筛选：
类型 耐高温250℃
产品名称 立式座外球面球轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座外形 立式
轴承座材质 HT200灰铸铁
参数筛选：
轴承座凹球面公差
产品代码：
有 12 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | ||
| 轴承座 | 轴承 | |||
| UCP…HT2-TR | 立式座外球面球轴承 | 耐高温250℃ | HT200灰铸铁 | GCr15 |

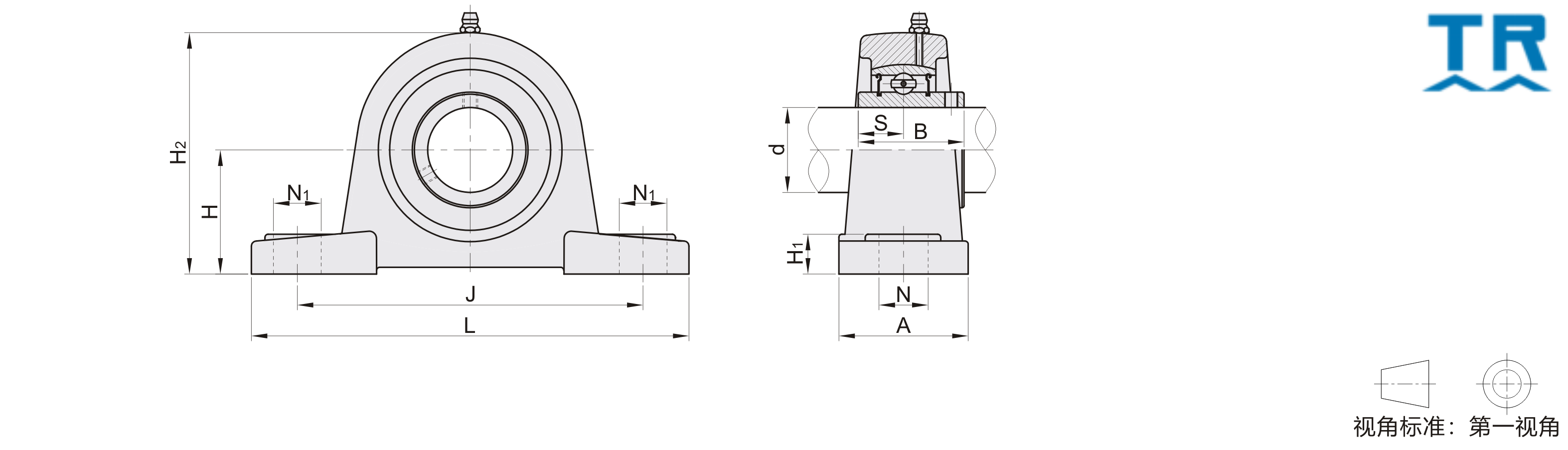

参数图
选型表
| 型号 |
d |
H |
L |
J |
A |
N |
N1 |
H1 |
H2 |
S |
B |
螺栓 |
紧定扭力 (N·m) |
额定负载(N) |
重量 (kg) |
|
| 动(Cr) | 静(Cor) | |||||||||||||||
| UCP204HT2-TR* | 20 | 33.3 | 127 | 96 | 37 | 13 | 16 | 14 | 65 | 12.7 | 31 | M10 | 12~21 | 12800 | 6650 | 0.69 |
| UCP205HT2-TR* | 25 | 36.5 | 140 | 105 | 38 | 19 | 15 | 71 | 14.3 | 34 | 14000 | 7880 | 0.82 | |||
| UCP206HT2-TR* | 30 | 42.9 | 160 | 121 | 44 | 14 | 16 | 83 | 15.9 | 38.1 | M12 | 21~37 | 19500 | 11200 | 1.22 | |
| UCP207HT2-TR* | 35 | 47.6 | 167 | 126 | 48 | 15 | 17 | 93 | 17.5 | 42.9 | 25700 | 15200 | 1.61 | |||
| UCP208HT2-TR* | 40 | 49.2 | 180 | 136 | 52 | 21 | 18 | 100 | 19 | 49.2 | 29600 | 18200 | 1.99 | |||
| UCP209HT2-TR* | 45 | 54 | 190 | 146 | 54 | 20 | 108 | 31850 | 20800 | 2.36 | ||||||
| UCP210HT2-TR | 50 | 57.2 | 204 | 159 | 57 | 19 | 22 | 21 | 114 | 51.6 | M16 | 53~93 | 35100 | 23200 | 2.73 | |
| UCP211HT2-TR | 55 | 63.5 | 217 | 172 | 60 | 22 | 126 | 22.2 | 55.6 | 43550 | 29200 | 3.42 | ||||
| UCP212HT2-TR | 60 | 69.9 | 238 | 186 | 66 | 25 | 24 | 138 | 25.4 | 65.1 | 47800 | 32800 | 4.66 | |||
| UCP215HT2-TR | 75 | 82.6 | 274 | 217 | 74 | 25 | 29 | 28 | 164 | 33.3 | 77.8 | M20 | 105~190 | 66000 | 49500 | 7.43 |
| UCP216HT2-TR | 80 | 88.9 | 292 | 232 | 78 | 30 | 30 | 175 | 82.6 | 71500 | 54200 | 8.83 | ||||
| UCP218HT2-TR | 90 | 101.6 | 326 | 262 | 88 | 27 | 33 | 200 | 39.7 | 96 | M22 | 145~260 | 95900 | 71500 | 12.8 | |
带*型号轴承座凹球面公差为间隙配合，其他型号为过渡配合。
-
