图片仅供参考，请以已选的规格为准
怡合达自营 经济型DF系列凸缘型分割器 轴间距110
品牌名称：
怡合达
条件筛选：
轴间距 110
种类筛选 经济型DF系列凸缘型
参数筛选：
定位等份
产品代码：
有 7 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图

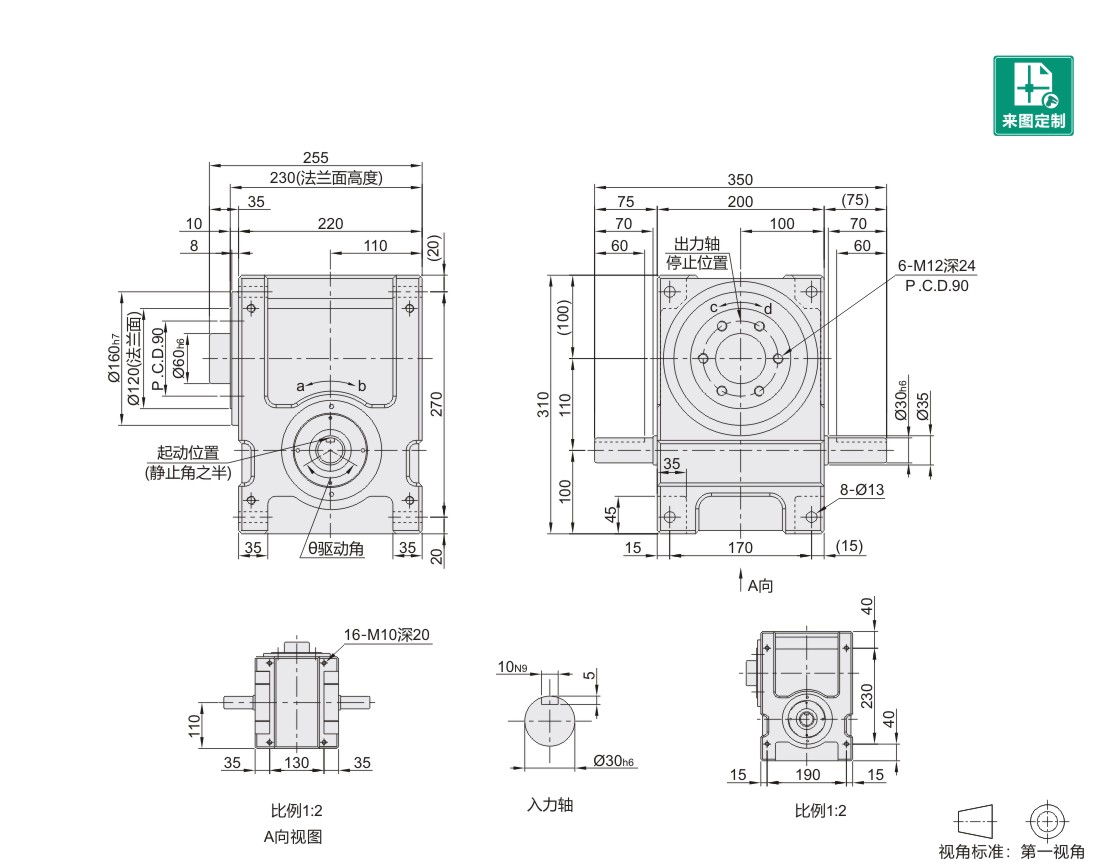

参数图
材质图
| 代码 | 类型 | |
| RY110DF | DF系列凸缘型分割器 | 轴间距110 |
特点：
● 此机种具有重负荷特性，可承受较大之垂直向径，或轴向压力，其输出轴为面盘式设计，
有凸缘中心，盘面螺孔、定位、梢孔，固定面宽大，可使平面度及稳定性，更具坚实平稳。
最能适用于较大负荷之回转式圆盘驱动场合，此系列机种被广泛使用在各类盘式加工机械，
及类似机构之产业机械，自动化间歇驱动部，驱动圆盘。
参数图
选型表
| 型号 | 定位等份 | 驱动角度 （deg） |
入力轴 (mm) |
静扭力TS Kgf-m |
动扭力(Kgf-m) 分割回转速N(rpm) | 摩擦扭力TX Kgf-m |
|||||||||||||||||||||||||||||||||||||||
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 700 | ||||||||||||||||||||||||||||||||||||||
| RY110DF022702RS3W1 | 2 | 270 | 30 | 49.80 | 19.00 | 15.40 | 13.70 | 12.50 | 11.10 | 10.20 | 9.50 | — | 1.60 | ||||||||||||||||||||||||||||||||
| RY110DF032702RS3W1 | 3 | 61.80 | 22.50 | 18.30 | 16.20 | 14.80 | 13.10 | 12.10 | 11.30 | — | 1.30 | ||||||||||||||||||||||||||||||||||
| RY110DF042702RS3W1 | 4 | 56.90 | 21.50 | 17.50 | 15.50 | 14.20 | 12.60 | 11.50 | 10.80 | 9.80 | 1.00 | ||||||||||||||||||||||||||||||||||
| RY110DF062702RS3W1 | 6 | 94.10 | 36.40 | 29.60 | 26.20 | 24.00 | 21.30 | 19.50 | 18.30 | 16.50 | 1.30 | ||||||||||||||||||||||||||||||||||
| RY110DF082702RS3W1 | 8 | 79.00 | 32.60 | 26.50 | 23.40 | 21.50 | 19.00 | 17.50 | 16.30 | 14.80 | 1.00 | ||||||||||||||||||||||||||||||||||
| RY110DF102702RS3W1 | 10 | 44.60 | 17.80 | 14.50 | 12.80 | 11.80 | 10.40 | 9.50 | 8.90 | 8.10 | 0.70 | ||||||||||||||||||||||||||||||||||
| RY110DF122702RS3W1 | 12 | 46.40 | 20.00 | 16.20 | 14.40 | 13.20 | 11.70 | 10.70 | 10.00 | 9.00 | 0.70 | ||||||||||||||||||||||||||||||||||
可提供分割器带电机组合件，目录以外定位等份、驱动角度可定制，如果需要请线下询价。
-
