图片仅供参考，请以已选的规格为准
怡合达自营 经济型DF系列凸缘型分割器 轴间距60
品牌名称：
怡合达
条件筛选：
轴间距 60
种类筛选 经济型DF系列凸缘型
参数筛选：
定位等份
产品代码：
有 7 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | |
| RY60DF | DF系列凸缘型分割器 | 轴间距60 |
特点：
● 此机种具有重负荷特性，可承受较大之垂直径向，或轴向压力，其输出轴为面盘式设计，
有凸缘中心，盘面螺孔、定位、梢孔，固定面宽大，可使平面度及稳定性，更具坚实平稳。
最能适用于较大负荷之回转式圆盘驱动场合，此系列机种被广泛使用在各类盘式加工机械，
及类似机构之产业机械，自动化间歇驱动部，驱动圆盘。

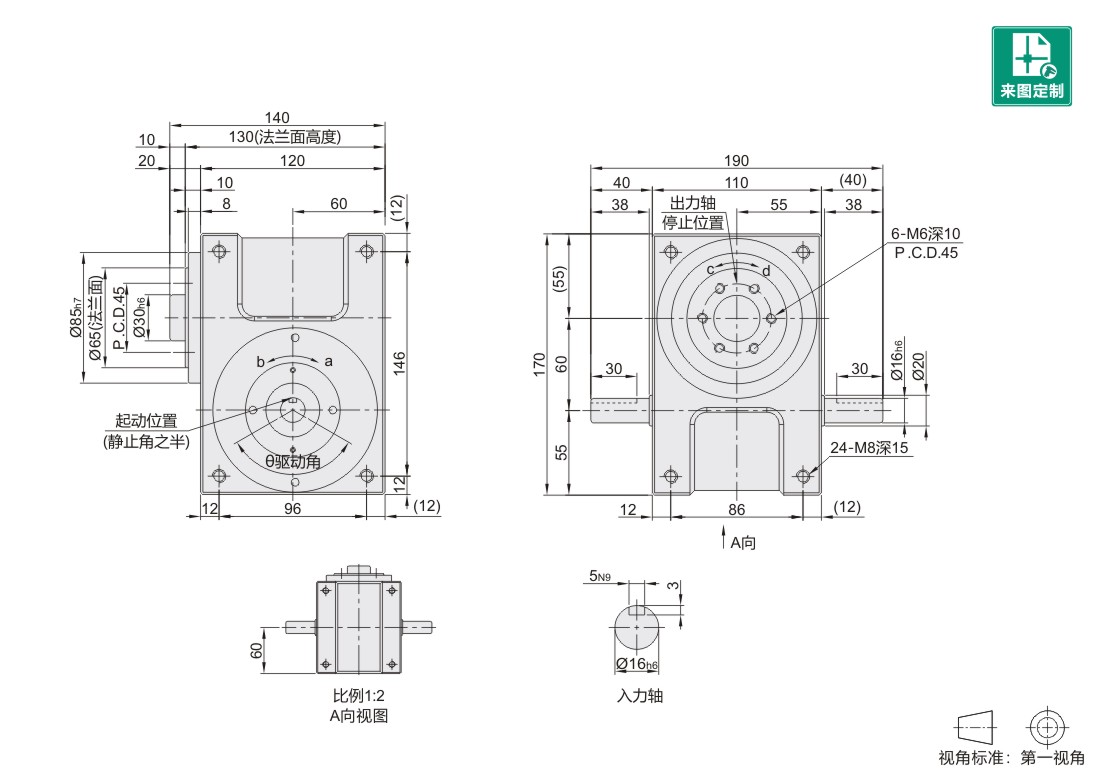

参数图
选型表
| 型号 | 定位等份 | 驱动角度 （deg） |
入力轴 (mm) |
静扭力TS Kgf-m |
动扭力(Kgf-m) 分割回转速N(rpm) | 摩擦扭力TX Kgf-m |
|||||||||||||||||||||||||||||||||||||||
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 700 | ||||||||||||||||||||||||||||||||||||||
| RY60DF022702RS3W1 | 2 | 270 | 16 | 4.34 | 1.41 | 1.15 | 1.02 | 0.93 | 0.83 | 0.76 | 0.71 | 0.64 | 0.22 | ||||||||||||||||||||||||||||||||
| RY60DF032702RS3W1 | 3 | 12.26 | 4.30 | 3.49 | 3.09 | 2.84 | 2.51 | 2.31 | 2.16 | 1.95 | 0.28 | ||||||||||||||||||||||||||||||||||
| RY60DF042702RS3W1 | 4 | 5.42 | 1.90 | 1.54 | 1.36 | 1.25 | 1.11 | 1.02 | 0.95 | 0.96 | 0.18 | ||||||||||||||||||||||||||||||||||
| RY60DF062702RS3W1 | 6 | 14.50 | 5.19 | 4.22 | 3.73 | 3.42 | 3.03 | 2.78 | 2.60 | 2.35 | 0.23 | ||||||||||||||||||||||||||||||||||
| RY60DF082702RS3W1 | 8 | 5.85 | 2.18 | 4.11 | 1.57 | 1.44 | 1.28 | 1.17 | 1.09 | 0.99 | 0.16 | ||||||||||||||||||||||||||||||||||
| RY60DF102702RS3W1 | 10 | 2.50 | 0.96 | 0.78 | 0.69 | 0.63 | 0.56 | 0.51 | 0.48 | 0.43 | 0.10 | ||||||||||||||||||||||||||||||||||
| RY60DF122702RS3W1 | 12 | 2.01 | 0.77 | 0.63 | 0.55 | 0.51 | 0.45 | 0.41 | 0.39 | 0.35 | 0.09 | ||||||||||||||||||||||||||||||||||
可提供分割器带电机组合件，目录以外定位等份、驱动角度可定制，如果需要请线下询价。
-
