怡合达自营 经济型DF系列凸缘型分割器 轴间距70
品牌名称：
怡合达
条件筛选：
轴间距 70
种类筛选 经济型DF系列凸缘型
参数筛选：
定位等份
产品代码：
有 7 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | |
| RY70DF | DF系列凸缘型分割器 | 轴间距70 |
特点：
● 此机种具有重负荷特性，可承受较大之垂直径向，或轴向压力，其输出轴为面盘式设计，
有凸缘中心，盘面螺孔、定位、梢孔，固定面宽大，可使平面度及稳定性，更具坚实平稳。
最能适用于较大负荷之回转式圆盘驱动场合，此系列机种被广泛使用在各类盘式加工机械，
及类似机构之产业机械，自动化间歇驱动部，驱动圆盘。

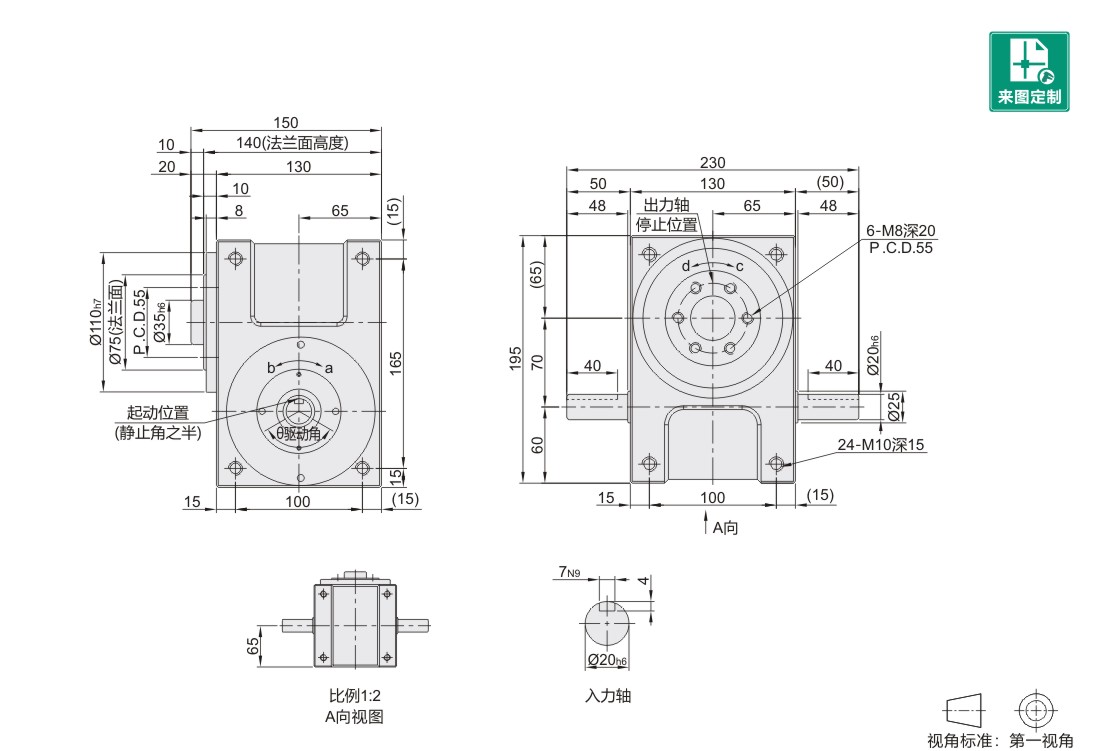

参数图
选型表
| 型号 | 定位等份 | 驱动角度 （deg） |
入力轴 (mm) |
静扭力TS Kgf-m |
动扭力(Kgf-m) 分割回转速N(rpm) | 摩擦扭力TX Kgf-m |
|||||||||||||||||||||||||||||||||||||||
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 700 | ||||||||||||||||||||||||||||||||||||||
| RY70DF022702RS3W1 | 2 | 270 | 20 | 11.30 | 4.30 | 3.50 | 3.10 | 2.90 | 2.50 | 2.30 | 2.20 | 2.00 | 0.50 | ||||||||||||||||||||||||||||||||
| RY70DF032702RS3W1 | 3 | 15.50 | 5.90 | 4.80 | 4.30 | 3.90 | 3.50 | 3.20 | 3.00 | 2.70 | 0.40 | ||||||||||||||||||||||||||||||||||
| RY70DF042702RS3W1 | 4 | 14.80 | 5.50 | 4.50 | 3.90 | 3.60 | 3.20 | 2.90 | 2.70 | 2.50 | 0.30 | ||||||||||||||||||||||||||||||||||
| RY70DF062702RS3W1 | 6 | 18.80 | 7.30 | 5.90 | 5.20 | 4.80 | 4.20 | 3.90 | 3.60 | 3.30 | 0.40 | ||||||||||||||||||||||||||||||||||
| RY70DF082702RS3W1 | 8 | 17.80 | 7.30 | 5.90 | 5.20 | 4.80 | 4.30 | 3.90 | 3.60 | 3.30 | 0.30 | ||||||||||||||||||||||||||||||||||
| RY70DF102702RS3W1 | 10 | 6.10 | 2.40 | 2.00 | 1.70 | 1.60 | 1.40 | 1.30 | 1.20 | 1.10 | 0.20 | ||||||||||||||||||||||||||||||||||
| RY70DF122702RS3W1 | 12 | 3.10 | 1.20 | 1.00 | 0.90 | 0.80 | 0.70 | 0.70 | 0.60 | 0.60 | 0.20 | ||||||||||||||||||||||||||||||||||
可提供分割器带电机组合件，目录以外定位等份、驱动角度可定制，如果需要请线下询价。
-
