图片仅供参考，请以已选的规格为准
怡合达自营 经济型DF系列凸缘型分割器 轴间距140
品牌名称：
怡合达
条件筛选：
轴间距 140
种类筛选 经济型DF系列凸缘型
参数筛选：
定位等份
产品代码：
有 7 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | |
| RY140DF | DF系列凸缘型分割器 | 轴间距140 |
特点：
● 此机种具有重负荷特性，可承受较大之垂直径向，或轴向压力，其输出轴为面盘式设计，
有凸缘中心，盘面螺孔、定位、梢孔，固定面宽大，可使平面度及稳定性，更具坚实平稳。
最能适用于较大负荷之回转式圆盘驱动场合，此系列机种被广泛使用在各类盘式加工机械，
及类似机构之产业机械，自动化间歇驱动部，驱动圆盘。

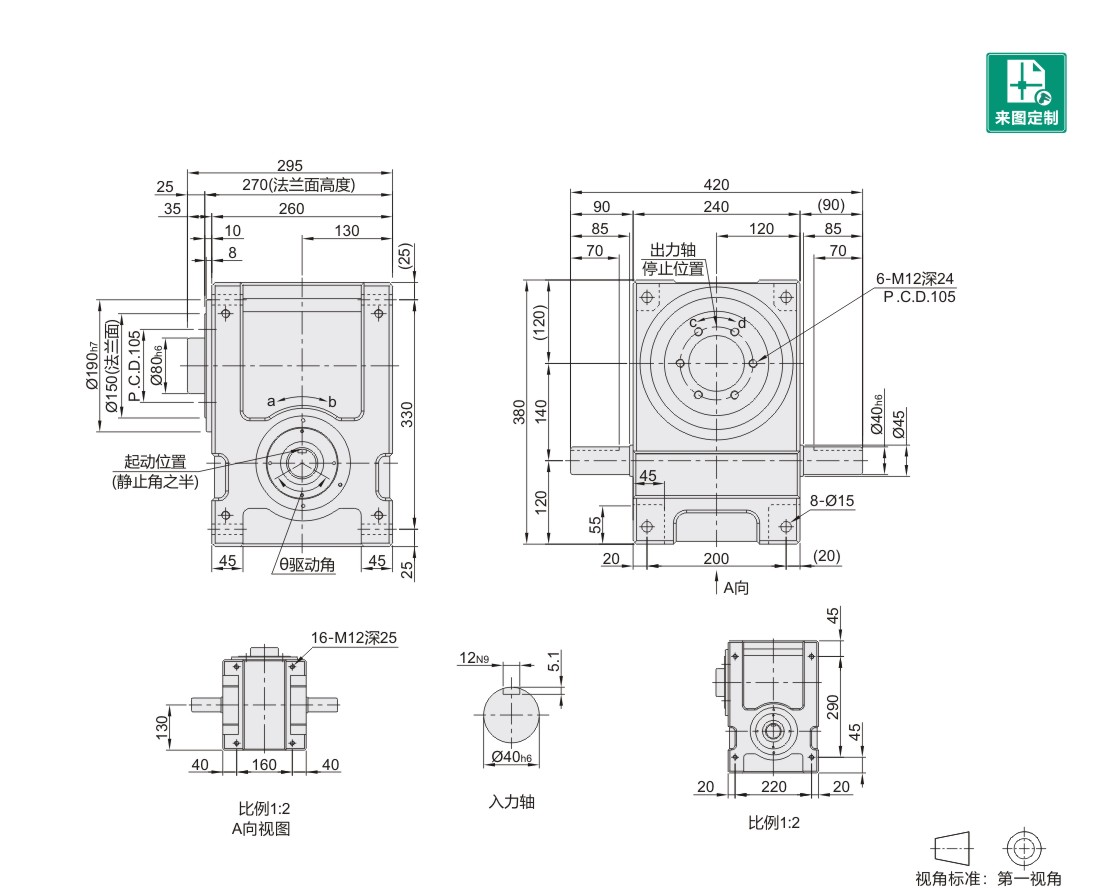

参数图
选型表
| 型号 | 定位等份 | 驱动角度 （deg） |
入力轴 (mm) |
静扭力TS Kgf-m |
动扭力(Kgf-m) 分割回转速N(rpm) | 摩擦扭力TX Kgf-m |
|||||||||||||||||||||||||||||||||||||||
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 700 | ||||||||||||||||||||||||||||||||||||||
| RY140DF022702RS3W1 | 2 | 270 | 40 | 80.40 | 28.60 | 23.20 | 20.60 | 18.90 | 16.70 | 15.30 | — | — | 2.30 | ||||||||||||||||||||||||||||||||
| RY140DF032702RS3W1 | 3 | 97.60 | 33.50 | 27.20 | 24.10 | 22.10 | 19.60 | 17.90 | 16.80 | — | 1.90 | ||||||||||||||||||||||||||||||||||
| RY140DF042702RS3W1 | 4 | 86.50 | 31.00 | 25.10 | 22.30 | 20.40 | 18.10 | 16.60 | 15.50 | — | 1.40 | ||||||||||||||||||||||||||||||||||
| RY140DF062702RS3W1 | 6 | 143.60 | 52.70 | 42.80 | 37.90 | 34.80 | 30.80 | 28.20 | 26.40 | 23.90 | 1.80 | ||||||||||||||||||||||||||||||||||
| RY140DF082702RS3W1 | 8 | 118.90 | 46.60 | 37.90 | 33.50 | 30.70 | 27.20 | 25.00 | 23.40 | 21.10 | 1.40 | ||||||||||||||||||||||||||||||||||
| RY140DF102702RS3W1 | 10 | 82.50 | 32.10 | 26.00 | 23.10 | 21.20 | 18.70 | 17.20 | 16.10 | 14.50 | 1.00 | ||||||||||||||||||||||||||||||||||
| RY140DF122702RS3W1 | 12 | 81.20 | 33.30 | 27.10 | 24.00 | 22.00 | 19.50 | 17.90 | 16.70 | 15.10 | 1.00 | ||||||||||||||||||||||||||||||||||
可提供分割器带电机组合件，目录以外定位等份、驱动角度可定制，如果需要请线下询价。
-
