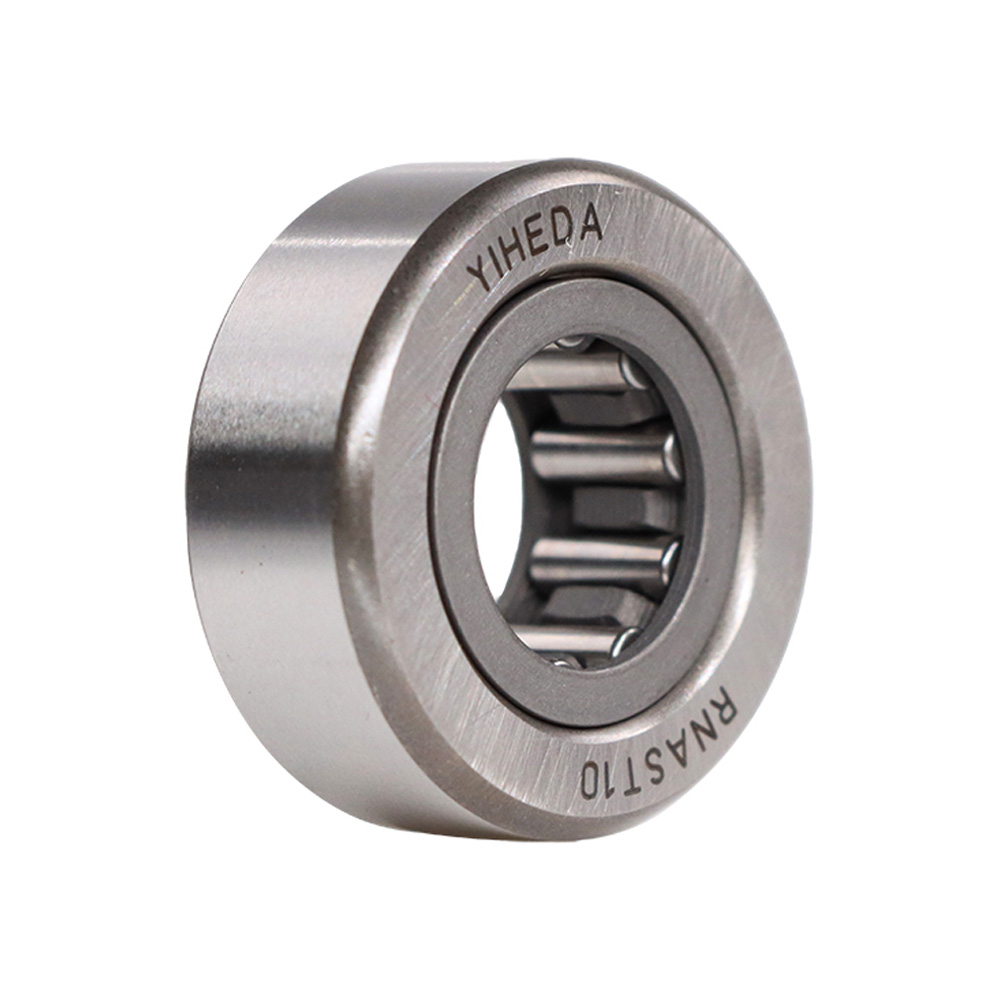

        怡合达 滚子轴承随动器 无侧板无内圈 可分离型

        品牌名称：

        怡合达

        条件筛选：

        材质 GCr15
        保持架 附带保持架型
        结构 分离型
        密封方式 无密封
        内圈 不带内圈
        外圈形状 圆柱型
        润滑方式 添加普通油脂
        侧板 不带侧板
        d(内径) 50
        D(外径) 80
        B1(轴承厚度) 19.8
        种类筛选 滚子轴承随动器

        参数筛选：

        B1(轴承厚度)

        D(外径)

        d(内径)

        产品型号：

        RNAST40-YIHEDA

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            国标 相当
            RNAST...-YIHEDA 无内圈型
            		 圆柱型
            		 GCr15
            		 SUJ2



            圆柱型D公差：

            D 公差
            16 0
            -0.008
            19~30 0
            -0.009
            32~47 0
            -0.0011
            52~80 0
            -0.013
            85~90 0
            0.015



            工作温度-20°C~120℃，连续使用建议100℃以下。

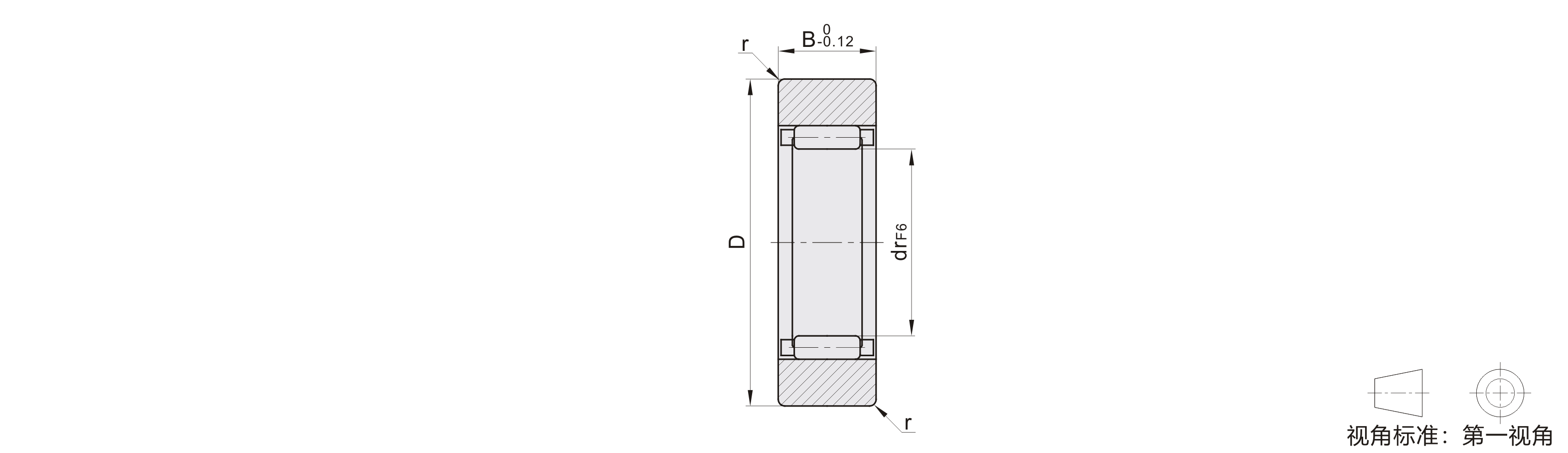

            参数图



            选型表

            型号
            		 drF6
            		 D
            		 B
            		 r
            min
            		 基本额定负荷(KN)
            		 极限转速
            (rpm            		 重量
            (g)
            代码 规格 Cr(动) Cor(静)
            RNAST...-YIHEDA 5  7  +0.022
            +0.013             		 16  7.8  0.3  2.17    1.91 13440  8.9
            6  10  19  9.8  3.33    3.64 11200  13.9
            8  12  +0.027
            +0.016            		 24  4.52     4.71 8400  23.5
            10  14  30  11.8  1  7.83     7.74 6720   42.5
            12  16  32  8.4      8.72 5600   49.5
            15  20  +0.022
            +0.013             		 35  9.92      11.44  4480  50
            17  22  40  15.8  14.08      16.72  3950  90
            20  25  47  15.52      19.6  3360    135
            25  30  52  16.64      22.72  2690    152
            30  38  +0.041
            +0.025            		 62  19.8  24.4      36.32  2240    255
            35  42  72  25.92      40.48  1920    375
            40  50  80  1.5  28.72      43.52  1680    420
            45  55  +0.049
            +0.030             		 85  29.92      53.12  1500    460
            50  60  90  31.12      57.36  1340    500



            上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
            规格5~8为尼龙保持架，规格8以上规格为钢制保持架。
